Membuat Program Input Output Menggunakan PLC dan GMWIN

Sobat pernah dengar atau sudah tahu apa itu peralatan PLC? Programmable Logic Controller atau yang sering disingkat PLC merupakan peralatan elektronik hasil pengembangan teknologi dalam bidang sistem kendali yang sering digunakan pada otomatisasi mesin. Contoh penggunaan PLC dapat sobat lihat pada mesin konveyor dan/atau mesin-mesin industri otomotif, kertas, rokok yang telah menggunakan tenaga mesin otomatis dalam perakitan atau pengemasannya. Secara teknis PLC bekerja secara digital dengan diawali dari input modul, yang kemudian berdasarkan input tersebut mesin yang dikendalikan akan bekerja sesuai dengan program yang telah dirancang oleh programmer PLC. PLC sendiri memiliki memori yang dapat diprogram untuk menyimpan perintah-perintah yang menjalankan fungsi logika, timing, counting, dan aritmetika.

Program Input Output PLC dan GMWIN

Untuk memahami lebih jelas bagaimana program PLC dibuat, langsung saja kita praktekkan. Di sini kita akan mempelajarinya dengan cara simulasi menggunakan software GMWIN yang dapat sobat download di sini.

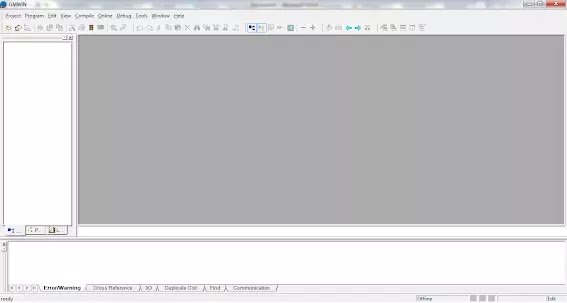

Setelah sobat download dan install, silakan sobat buka softwarenya, tampilannya akan tampak seperti berikut:

Program Input Output Menggunakan PLC

Untuk memulai project, klik menu Project –> New Project

Membuat Program Input Output Menggunakan PLC dan GMWIN

Ketikkan nama project sobat pada kolom “Enter project file name”, kemudian klik Next

Membuat Program Input Output Menggunakan PLC dan GMWIN

Klik Next (atau sobat juga bisa mengubah nama file projectnya pada “Enter project file name”)

Membuat Program Input Output Menggunakan PLC dan GMWIN
Klik Finish
Membuat Program Input Output Menggunakan PLC dan GMWIN

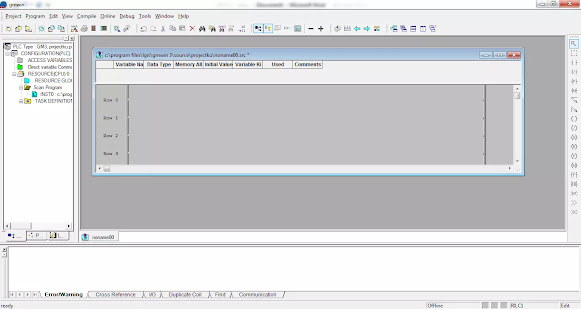

Setelah sobat klik Finish, project siap untuk dibuat. Dan akan tampil jendela tempat sobat merancang program PLC menggunakan Diagram Lader seperti gambar berikut:

Membuat Program Input Output Menggunakan PLC dan GMWIN

Untuk tutorial pertama ini, kita akan membuat program Input Output (I/O) sederhana. Silakan sobat klik icon Open Contact yang ada pada Toolbox sebelah kanan.

Membuat Program Input Output Menggunakan PLC dan GMWIN
Kemudian letakkan di Row 0 paling kiri (Column 0) seperti berikut:

Open Contact ini yang kemudian nantinya akan menjadi Input
Membuat Program Input Output Menggunakan PLC dan GMWIN

Kemudian klik Coil pada Toolbox

Coil ini yang akan menjadi Output
Membuat Program Input Output Menggunakan PLC dan GMWIN
Letakkan pada Row 0 paling ujung kanan sehingga diagramnya menjadi seperti berikut:
Membuat Program Input Output Menggunakan PLC dan GMWIN

Sekarang kita masukkan variable input pada Open Contact yang telah kita buat. Klik 2 kali pada Open Contact pada Diagram Ladder, kemudian tuliskan “Input” pada kolom Name, kemudian klik OK

Membuat Program Input Output Menggunakan PLC dan GMWIN

Masukkan nilai address “I0.0.0” (huruf I nol titik nol titik nol) pada Assign(AT) di Memory Allocation dan klik OK.

Membuat Program Input Output Menggunakan PLC dan GMWIN

Address tersebut merupakan pengalamatan yang akan diterapkan pada mesin PLC nantinya dan akan dijelaskan pada saat simulasi dijalankan.

Sekarang kita masukkan variable output pada Coil. Klik 2 kali pada Coil yang telah dibuat, kemudian tuliskan “Output” pada Name dan Klik OK

Membuat Program Input Output Menggunakan PLC dan GMWIN

Masukkan address “Q0.1.0” (huruf Q nol titik satu titik nol) pada Assign(AT) di Memory Allocation dan klik OK

Membuat Program Input Output Menggunakan PLC dan GMWIN

Sekarang kita telah membuat Diagram Ladder dengan variable Input dan Output seperti berikut:

Membuat Program Input Output Menggunakan PLC dan GMWIN

Ok persiapan beres, saatnya memulai simulasi!

Untuk memulai simulasi, klik icon Start Simulation pada Tool Bar (di sebelah atas)

Membuat Program Input Output Menggunakan PLC dan GMWIN

GMWIN akan meng-compile dan mem-build program yang telah sobat buat. Setelah selesai akan tampil tampilan seperti berikut, kemudian klik OK

Membuat Program Input Output Menggunakan PLC dan GMWIN

Kemudian akan tampil jendela PLC Simulator berikut:

Membuat Program Input Output Menggunakan PLC dan GMWIN

Silakan sobat klik R (yang berarti Run) pada CPU Module, kemudian klik Input yang ada di Row 0 (paling atas) pada Input Module hingga menyala lampu hijau. Saat Input diklik, lampu merah pada Output yang berada pada Row 0 Output Module akan menyala. Dan selamat, sobat telah berhasil membuat program sederhana Input Output sederhana PLC menggunakan Diagram Ladder!

Seperti yang telah dijanjikan sebelumnya, penjelasan mengenai pengalamatan (address) variable input dan output sebagai berikut:

PLC Simulator memiliki 4 Base module dengan masing-masing Base terdapat 8 Slot. Jika sobat perhatikan pada gambar PLC Simulator di atas, terdapat Input module dan Output module yang ada pada Slot 0 dan Slot 1. Melalui address variable input (I0.0.0) dan address variable output (Q0.1.0) inilah kita dapat meletakkan module Input dan Output pada Slot manapun yang kita inginkan.

Ix.x.x digunakan untuk input, sedangkan Qx.x.x digunakan untuk output dengan penjabaran:

I menandakan Input, x pertama menandakan Base x, x kedua menandakan Slot x, dan x ketiga menandakan Row x. Kita ambil contoh address yang telah kita buat (I0.0.0). Address tersebut berarti mengarahkan memori ke Base 0, Slot 0, Row 0.

Sedangkan untuk output, Q menandakan Output, x pertama menandakan Base x, x kedua menandakan Slot x, dan x ketiga menandakan Row x. Contoh address (Q0.1.0) berarti Base 0, Slot 1, Row 0.

Ok demikian tutorial membuat program input output PLC dari kami, di lain kesempatan kami akan memberikan tutorial-tutorial program PLC lainnya menggunakan GMWIN. Kamu juga bisa membaca software desain grafis yang paling banyak di pakai untuk kalian yang juga ingin belajar desain grafis. Semoga bermanfaat, terima kasih…
